Het schakel- en stroomverdeel-systeem voor de VX25.



Met de VX25 Ri4Power kunt u verschillende secties binnenin een schakel- of stroomverdeelsysteem creëren om deze taken uit te voeren.

ACB-sectie

Voor het toevoeren en uitvoeren van grote stromen in en uit de schakelapparatuur. Vermogensschakelaars worden gebruikt om mensen en machines te beschermen.

Uitgangssectie

Voor het installeren van circuits met schakelapparatuur, stopcontacten, controllers, schakeleenheden, gezekerde uitgaande toevoercircuits en nog veel meer. Hierdoor kunnen circuits en controllers onder één dak worden gecombineerd.

Zekeringlastscheidersectie

Voor compacte, variabele verdeling van elektrische stroom met gezekerde schakelapparatuur. Hier worden insteekbare NH-zekeringlastscheiderstroken gebruikt, die worden ondersteund door verticale railsystemen met meerdere aansluitingen.

Kabelkamer

Voor het verdelen van kabels en leidingen die in of uit compartimenten leiden, voor het beheren van kabels voor uitgangssecties. De kabel kan langs de boven- of onderkant worden ingebracht.

Energieopslagsectie

De infrastructuuroplossing voor batterij-energieopslagoplossingen (BESS): dankzij het modulaire systeem kunt u kasten samenstellen uit Rittal standaardcomponenten die zijn afgestemd op het individuele opslagsysteem.

Form 2b

Als effectieve bescherming tegen onbedoeld contact met de rail. Ontworpen als interne onderverdeling om het railcompartiment te verdelen in functieruimte en aangrenzende compartimenten.

Koppelingssectie

Voor het loskoppelen of aansluiten van verschillende railsystemen binnenin laagspanningsapparatuur. Ook voor het in werking houden van machines en installaties, omdat afzonderlijke subsecties afzonderlijk kunnen worden losgekoppeld.
feldtypen_1920x945-2

fri190403200

Maximale prestatie

De eindpositie van de rails op het zijpaneel van het compartiment is altijd identiek en wordt bepaald door de aanwezige openingen. Er kunnen zowel 3-polige als 4-polige systemen worden geïnstalleerd.
fri190402900

Stabiliteit

De stabilisatoren tussen de horizontale rails van de vermogensschakelaar verbeteren de kortsluitvastheid aanzienlijk.
fri190403000

Snelle montage

De montagebeugel voor de draagrail van de vermogensschakelaars wordt direct aan de kastframesectie bevestigd. Een snelle, eenvoudige en stabiele oplossing die bijzonder eenvoudig te monteren is.
fri190402200_1920x945-2

ACB-Sectie

Voor het beveiligen van machines en systemen

Vermogensschakelaars beschermen machines, installaties en mensen tegen schade en letsel als gevolg van kortsluiting, aardfouten en overbelasting.



  • De VX25 Ri4Power is geschikt voor gebruik met open en compacte stroomonderbrekers van alle bekende fabrikanten, waaronder ABB, Eaton, General Electric, Mitsubishi, Schneider Electric, Siemens, LSIS en Terasaki.

  • Modulaire continuïteit en uitzonderlijke productiekwaliteit staan garant voor een buitengewoon snelle montage.

  • Tot 6300 A worden de railsystemen volgens uw specifieke eisen gedimensioneerd met standaard koperrails en individueel geconfigureerd.

  • Efficiënt plannen en voorbereiden met de software Rittal Power Engineering.
fri190403500-1

Multi-inzetbaarheid

De functieruimteverdeler past in elke sectie. Voordelen: minder componenten, hoog rendement. Het luchtdoorlatende rooster ondersteunt thermische convectie over de hele sectie en zorgt zo voor een betere drukvereffening in de functieruimte.
fri190405000-1

Flexibiliteit

De uitdrukbare uitbreekopeningen in de functieruimteverdelers kunnen braamvrij worden verwijderd, voor een flexibele verdeling van de openingen afhankelijk van de geplande kabelroutering en voor een naadloze, directe stroomvoorziening van de besturings- en bedradingssecties.
fri190402700_1920x945

Uitgangssectie

Voor het combineren van schakel- en stuurfuncties.

In de uitgangssectie kunnen veel verschillende componenten onder één dak worden aangesloten, zoals

stroomverdelers

met besturingseenheden. Hiertoe zijn binnenin de sectie individuele functieruimtes gecreëerd, die van elkaar zijn afgeschermd.



  • Gerichte configuratie en uitrusting op maat, bijvoorbeeld schakelapparatuur, uitgaande toevoercircuits of
    besturingseenheden.


  • Verdeelrailsysteem met veelzijdige positioneringsmogelijkheden, eenvoudig en veilig verbonden met de hoofdrailsystemen door middel van systeemcomponenten.


  • Modulair kastrailsysteem dat verschillende secties en functieruimtes overspant.
fri190403900

Snelle montage

De componenten en aanraakveilige afdekking worden eenvoudigweg vastgeschroefd; Boren is niet nodig.
fri190404200

Componenten

Afscherming met Form 2b vormt een perfecte aanvulling op de speciaal ontworpen componenten van 185 mm. Voorbeeld: NH-lastscheiderstroken met zekeringen voor operatoronafhankelijk ontkoppelen en schakelen
fri190404000

Snelle bevestiging

De railsteun wordt met slechts twee schroeven aan de kastsectie bevestigd. Er is een uitdrukbare uitbreekopening voorzien om snel een passende uitsparing in het zijpaneel van het compartiment te kunnen maken.
fri190402500_1920x945

Form 2b

Voor een optimale bescherming tegen aanrakingsgevaar

De interne afscheiding met Form 2b schermt het railcompartiment af van de functieruimte en de aansluitruimte.



  • Alle actieve delen zijn beschermd tegen aanraking in lijn met IP 2X.


  • Bij werkzaamheden in de functieruimte, de aansluitruimte of het railcompartiment biedt de modulaire, in de breedte flexibele afdekking een effectieve bescherming tegen contact met de rails.


  • Afscherming met Form 2b beschermt de apparatuur ook tegen het ongewenst binnendringen van vreemde voorwerpen in het railcompartiment.


  • Handige plug-in- en clip-in-technologie ondersteunt een eenvoudige montage van alle componenten zonder boren.
fri190405800

Onafhankelijkheid

De hoofdrails kunnen naar keuze in de daksectie of de sectie middenachter worden gerouteerd.
fri190404900

Modulaire voordelen

De stroomtoevoer van de koppelingsset naar de daksectie verloopt altijd via dezelfde verhoger aan de zijkant. Deze is altijd identiek, ongeacht of hij in een koppelingssectie is geïntegreerd of als een aparte sectie in een andere kast is ondergebracht.
fri190402300_1920x945

Koppelingssectie

Voor het behoud van een storingsvrije werking

Een combinatie van een vermogensschakelaar met een naar keuze links of rechts geplaatste railverhoger.



  • Individuele railsecties kunnen spanningsloos worden gemaakt zonder het hele systeem uit te schakelen, om storingen en totale uitval te vermijden.


  • Met de VX25 Ri4Power kunnen railsecties veilig worden losgekoppeld dankzij een uitgebreide, stabiele partionering, waardoor minder strenge eisen voor algemene kortsluitvastheid kunnen worden gehanteerd.


  • Vergelijkbare indeling als bij de vermogensschakelaarsectie. De systeemsynergieën helpen de montagetijd aanzienlijk te verkorten en bieden een aanzienlijk potentieel voor kostenbesparing.

Universeel voordeel

Eén enkele sectiesoort volstaat voor alle soorten horizontale zekeringlastscheiders.
fri190404800

Vertrouwen plannen

De positionering van de verticale sectie is identiek voor alle soorten zekeringlastscheiders. Op die manier kan het systeem volledig worden gepland en geïmplementeerd, ongeacht van welke fabrikant vervolgens een zekeringlastscheider wordt gekozen.
fri190402600_1920x945

Zekeringlastscheider-sectie

Voor een betrouwbare stroomvoorziening

Voor compacte, variabele verdeling van elektrische stroom met gezekerde schakelapparatuur. Hier worden

insteekbare NH-zekeringlastscheidersstroken gebruikt, die worden ondersteund door verticale railsystemen met meerdere aansluitingen.



  • Snelle, veilige en volledige voorbereiding voor het installeren van NH-zekeringlastscheidersstroken


  • Verwisselbare besturingseenheden kunnen zelfs onder spanning in de zekeringlastscheidersectie worden geïntegreerd.


  • Het hoofd-en verdeelrailsysteem kan worden geconfigureerd voor een kortsluitvastheid tot 100 kA gedurende 1 sec.


  • De interne afscheiding in de zekeringlastscheidersectie is afgestemd op de wensen van de klant.
fri190404600

Combinatievoordelen

De zekeringlastscheidersectie is verkrijgbaar met een geïntegreerde, volledig voorgeconfigureerde, van partionering voorziene kabelkamer. Er zijn geen extra accessoires nodig. Voordelen: ruimtebesparend en tijdbesparend.
fri190402600_1920x945_02

Kabelrangeerruimte

Voor het verdelen van kabels en leidingen

De kabelrangeerruimte wordt gebruikt voor het routeren van kabels en leidingen naar de functieruimtes.



  • Uitzonderlijk snelle, flexibele installatie dankzij het uitgebreide assortiment VX25 Ri4Power systeemaccessoires.



  • Afhankelijk van het gekozen hoofdrailsysteem kunnen de kabels langs de onderkant, bovenkant of onder- en bovenkant worden gerouteerd.


  • Kies uit een reeks kabelwartels voor de dakplaat.

Modulair

Het batterijrack met legborden voor zware lasten is belastbaar tot 100 kg per legbord, tot een maximale belasting van 1500 kg. Het ontwerp ondersteunt de flexibele integratie van verschillende soorten batterijen in het rack. Ze kunnen direct op het railsysteem worden aangesloten. Er is voldoende ruimte voor batterijbeheer in de daksectie. Koppelen is eenvoudig en op elk moment uitvoerbaar, voor schaalbare opslagcapaciteit.

Kast van 482,6 mm (19")

Ook het batterijrack in combinatie met een installatie van 482,6 mm (19") ondersteunt lasten tot 1500 kg. Afhankelijk van de rackhoogte zijn tot 42 HE beschikbaar voor het gebruik van modules van 482,6 mm (19"), die direct op het railsysteem kunnen worden aangesloten. Er is voldoende ruimte voor batterijbeheer in de daksectie. Koppelen is eenvoudig en op elk moment uitvoerbaar, voor schaalbare opslagcapaciteit.
fri190402400_1920x945

Energieopslagsectie

Voor het leveren van stroomreserves

ESS is een modulaire infrastructuuroplossing voor batterij-energieopslagoplossingen (BESS).



  • De standaardcomponenten van Rittal vormen samen een modulair systeem waarmee kasten op maat kunnen worden samengesteld.


  • Afhankelijk van de fabrikant en het ontwerp van de opslagmodules kan de indeling van de kast flexibel worden aangepast, bijvoorbeeld met individuele aansluitmogelijkheden.


  • Deze bijzonder montagevriendelijke oplossing vereenvoudigt rackuitbreiding, stroomverdeling, koeling en systeemconfiguratie en helpt zo de beschikbaarheid van het systeem te waarborgen.


  • Voor naadloze bewaking van de prestaties en het faalrisico kan ESS worden gecombineerd met CMC en RiZone voor het bewakingssysteem.  Webconnectiviteit wordt geleverd via de Rittal IoT-module.
Ontwerpvoordelen
fri190404400(1)

Koperbesparing

Standaard staven zijn verkrijgbaar in 30 x 10 mm en 50 x 10 mm. Het stabiele kastrailsysteem en de plaatsing van de rails ondersteunt een 40 % hogere stroombelastbaarheid bij een identieke dwarsdoorsneden van de koperrails.
Offene Schienenhalter

Snelle bevestiging

In de open railsteun kan bovendien een snelsluiting worden geplaatst voor een eenvoudige, snelle aansluiting op de volgende sectie.
fri190405400-1

Multi-functionality

De standaard koperstaven van 50 x 10 mm kunnen ook als nulleider worden gebruikt.
fri190404300

Directe bruikbaarheid

De standaard koperstaven maat 50 x 10 mm zijn al voorgestanst en op lengte gesneden, in overeenstemming met de kastbreedte. Ze kunnen direct zonder machinale bewerking worden gemonteerd.
fri190403600

Minder onderdelen

Dankzij het 25 mm-raster kunnen de bovenste railsteunen direct op de kastsectie worden gemonteerd. U hebt slechts drie schroeven nodig. U hebt geen extra componenten nodig.
fri190405300

Onafhankelijkheid

De hoofdrails kunnen optioneel in de daksectie of in de sectie middenachter worden gerouteerd voor een betere planning en flexibiliteit in de ruimte.
fri190403600_1920x945_kante-1

Voordelen van het railsysteem

Het Ri4Power railsysteem is nu eenvoudiger te installeren, dankzij een aanzienlijke vermindering van componenten met identieke functionaliteit, en zal zeker indruk maken.

fri190403500_365x

Volledige partitionering

De op de kasthoogte afgestemde zijpanelen van het compartiment zorgen voor een effectieve afscherming van alle onderliggende functieruimtes. Ze vervangen verticale afzonderlijke scheidingswanden tussen secties en verminderen het aantal componenten en de benodigde montagetijd.
fri190405000-2

Aanpasbaarheid

De uitdrukbare uitbreekopeningen in de functieruimteverdelers kunnen braamvrij worden verwijderd, voor een flexibele verdeling van de openingen afhankelijk van de geplande kabelroutering en voor een naadloze, directe stroomvoorziening van de besturings- en bedradingssecties.
fri190403500 - Kopie

Flexibiliteit

Het 25 mm-raster van de kastsecties en de perforaties in de zijpanelen ondersteunen een in hoogte flexibele, snelle montage van de horizontale scheidingswand met een minimum aan onderdelen. De wand schuift eenvoudig op zijn plaats en wordt op dezelfde manier gemonteerd als een "achterpaneel".
fri190405600

Continuïteit

De railsteunen worden direct aan de framesectie vastgesschroefd voor de verbinding van PE- of N-geleiders. Dit leidt tot een identieke, consistente opstelling van de rails in het achterste of voorste kastgebied in alle secties, ongeacht het soort sectie.
fri190403400-1

Rechte lijnen

Dankzij de voorgestanste uitbreekopeningen in de zijpanelen van het compartiment kunnen PE- en N-geleiders over secties heen worden doorgetrokken en wordt een rechtlijnige routering door alle sectietypes ondersteund.
fri190403500_1920x945_kante-2

Voordelen van het systeem voor interieurinstallatie

Het zijpaneel uit één stuk en geoptimaliseerde functieruimteverdelers zorgen voor een eenvoudigere montage, terwijl voorgefabriceerde uitsparingen de kabelinvoer vereenvoudigen.



Maritieme Certificatie

Maritieme certificatie volgens DNV

Op schepen, evenals in alle andere maritieme toepassingen, is elektrisch schakelmateriaal (waaronder hoofdschakelborden, noodschakelborden en motorcontrolecentra) een van de meest veiligheidsrelevante uitrusting. Nadat het VX25 kastsysteem de afgelopen jaren met succes op de maritieme markt werd geïntroduceerd, kan het VX25 Ri4Power schakelsysteem nu ook probleemloos en normconform op schepen en offshore worden gebruikt dankzij de behaalde DNV-certificering.



Direct ga naar certificaat

Rittal Power Engineering

Rittal Power Engineering

Voor meer planningscomfort

De planningssoftware van Rittal Power Engineering maakt het configureren van verschillende secties en apparaten veel eenvoudiger. De verbindingssets worden automatisch gegenereerd en gedocumenteerd wanneer deze software wordt gebruikt voor projectplanning.





Ga naar software

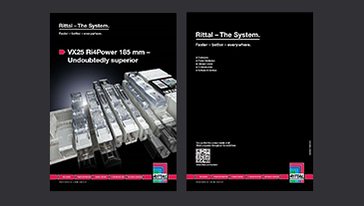

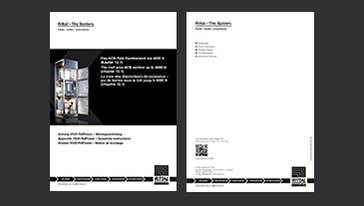

Downloads & Videos
